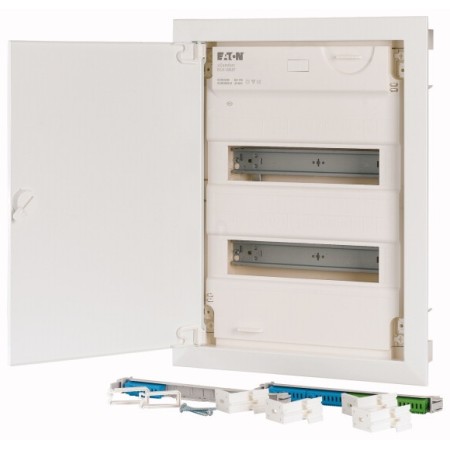

Eaton KLV-24UPP-F Lower cleaning Small distributor, 2 row 24TE, with flat steel plate door 178800
Unterputz-Kleinverteiler KLV der zweiten Generation, Schutzklasse II, Kunststoff-Kapselung mit Stahlblechtür, Frontabdeckung plombierbar und laserbeschriftet entsprechend IEC/EN 60670-24, plus 2 Teilungseinheiten Reserve je Reihe, Markierungsschlitze im Mauerkasten, flaches Türrahmendesign, stabiler Türdrehriegel optional austauschbar durch Sicherheitsschließung, Kabelhalter für aufgeräumte Verdrahtung, optional in Projekte-Lieferform verfügbar, optional Tür mit Rahmen in RAL-Wunschfarbe, umfangreiches Zubehörsortiment, Lieferumfang: Gehäuse, Geräteträger, Frontabdeckung, Null- und Schutzleiterklemmen mit KSK Steck-Klemmtechnik, Libelle zum Ausrichten, 3D-Putzausgleich mit bis zu 18mm Tiefenausgleich, Kabelhalter, Nagellaschen, Montageanleitung, Beschriftungsbogen, praxisgerechte Spezialverpackung. Normen: Entsprechend IEC/EN 60670-24, DIN 43871, IEC/EN 62208 und somit für Verteilungen nach IEC/EN 61439-3 freigegeben.
Grundfunktion | Grundgerät | ||
Produktfunktion | Installationsverteiler | ||
Sortiment | KLV Kleinverteiler | ||
Bauform | Unterputz | ||
Aufstellungsort | Indoor | ||
Installationsart | Unterputz | ||
Tür/Klappe | Weiß | ||
Schutzart | IP30 | ||
Farbe | Weiß | ||
Baugruppenträger | Tragschienengerüst | ||
Berührungsschutzabdeckung | Kunststoff | ||
Reihen | Anzahl | 2 | |
Teilungseinheiten je Reihe | 12 | ||
Beschreibung | IP30 Schutzklasse II Kunststoffgehäuse mit Stahlblechtür weiß (RAL 9016) | ||
Kabeleinführungen | Kabeleinführungen oben und unten, Seitenwand, Rückwand | ||
PE- und N-Klemmen Bauart | Steckklemmen | ||
PE- und N-Klemmen | Anzahl x Querschnitt | mm2 | PE: 2 x (2,5 - 25) + 14 x (0,5 - 4) N: 2 x (2,5 - 25) + 14 x (0,5 - 4) N - Fi: 1 x (2,5 - 25) + 7 x (0,5 - 4) |
Lieferumfang | Mauerwanne Tür/Rahmen Gerätetragschiene Frontabdeckung Null- und Schutzleiterklemmen mit KSK Steck-Klemmtechnik Libelle zum Ausrichten 3D-Putzausgleich mit bis zu 18mm Tiefenausgleich Kabelhalter Nagellaschen Montageanleitung Beschriftungsbogen |
| Allgemeines | |||
Normen und Bestimmungen | IEC/EN 62208, IEC/EN 60670-24 | ||
RoHS (gemäß EG-Richtline 2002/95/EG des Europäischen Parlaments und des Rates) | konform | ||
Umgebungstemperatur | °C | -5 - +40 | |
Schutzart | IP30 | ||
Schutzklasse | Schutzklasse II (totalisoliert) | ||
Bemessungsbetriebsspannung | Ue | V AC | 400 |
Bemessungsfrequenz | f | Hz | 50 |
| Material | |||
Werkstoff | Polystyrol (Kunststoff) Stahlblech, pulverbeschichtet | ||
Farbe | weiß (RAL 9016) | ||
| Materialeigenschaften | |||
mechanisch | |||
Stoßfestigkeit | IK05 | ||
| Elektroverteiler-Systeme (inkl. Installationsverteiler) (EG000023) / Installationskleinverteiler (EC000214) | |||
| Elektro-, Automatisierungs- und Prozessleittechnik / Elektroinstallationsanlage, -gerät / Elektroverteiler-System (inkl. Installationsverteiler) / Installationskleinverteiler (ecl@ss8.1-27-14-24-09 [ACN387008]) | |||
Montageart | Unterputz | ||
Anzahl der Reihen | 2 | ||
Breite in Teilungseinheiten | 12 | ||
Art der Abdeckung | Tür | ||
Ausführung Deckel | mit Ausschnitt | ||
Transparenter Deckel/Tür | nein | ||
Werkstoff des Gehäuses | Kunststoff | ||
Höhe | mm | 465 | |
Breite | mm | 360 | |
Tiefe | mm | 100 | |
Einbautiefe | mm | 88 | |
Innentiefe | mm | 75 | |
DIN-Schiene | ja | ||
Mit Montageplatte | nein | ||
Anbaumöglichkeit | ja | ||
EMV-Ausführung | ja | ||
Farbe | weiß | ||
RAL-Nummer | 9016 | ||
Schutzart (IP) | IP30 | ||
Mit Schloss | nein | ||
