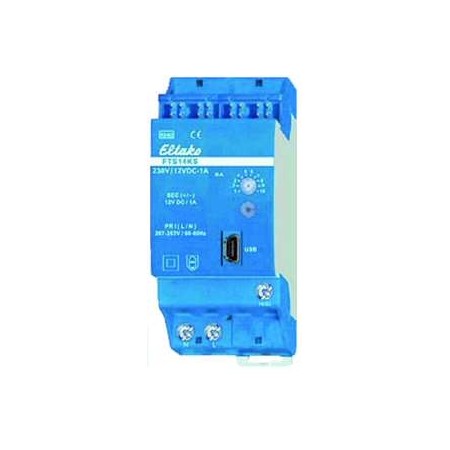

Eltako FTS14KS FTS14-Kommunikationsschnittstel.

Kommunikationsschnittstelle FTS14-Kommunikationsschnittstelle für den Eltako-RS485-Bus mit integriertem Schaltnetzteil 12 V DC-1A, Stand-by-Verlust nur 0,6 Watt, Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35, 2 Teilungseinheiten, Querverdrahtung Bus und Stromversorgung mit Steckbrücke, Mini-USB zum Anschluss eines PC zur Erstellung einer Geräteliste, zur Konfiguration der Aktoren mit Hilfe des PC-Tools PCT14 und zur Datensicherung TLE: 2 Anzahl der Betätigungspunkte: 10 FTS14-Kommunikationsschnittstelle für den Eltako-RS485-Bus mit integriertem Schaltnetzteil 12V DC/8W. Stand-by-Verlust nur 0,6 Watt. Versorgungsspannung 230V. Im Lieferumfang enthalten sind 2 Abschlusswiderstände zum Aufstecken mit Aufdruck ?, 1/2 TE, 3 Steckbrücken 1 TE (davon 1 Ersatz), 2 Steckbrücken 1/2 TE (davon 1 Ersatz) und ein Steckbrücken-Montagewerkzeug SMW14. Querverdrahtung Bus und Stromversorgung mit Steckbrücke. Am letzten Aktor muss der beiliegende zweite Abschlusswiderstand aufgesteckt werden. Mini-USB zum Anschluss eines PC zur Erstellung einer Geräteliste, zur Konfiguration der Aktoren mit Hilfe des PC-Tools PCT14 und zur Datensicherung. Ein Legalisierungs-Code für den Download des PCT14 von der Eltako-Homepage www.eltako.de liegt dem FTS14KS bei. An die Klemme Hold werden alle FTS14EM und ggf. Gateways FGW14 angeschlossen, wenn diese einen PC mit RS232-Bus verbinden. Mit dem Betriebsarten-Drehschalter BA lassen sich 10 unterschiedliche Betriebsarten gemäß Bedienungsanleitung einstellen. Die LED unten leuchtet grün, wenn vom PC-Tool PCT14 eine Verbindung her­gestellt wurde. Beim Lesen oder Schreiben von Daten flackert die grüne LED. Die grüne LED erlischt, wenn vom PC-Tool PCT14 die Verbindung getrennt wurde. Bei einer Belastung größer 50% der Nennleistung von 8W ist auf der linken Seite eine halbe Teilungseinheit Lüftungsabstand mit dem Distanzstück DS14 erforderlich.
