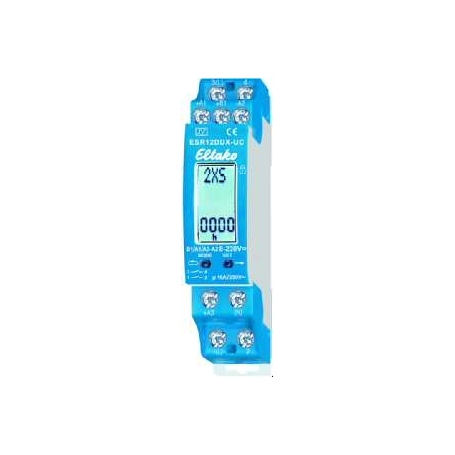

Eltako ESR12DDX-UC Elektronische Stromstoßsch.

Multifunktions-Stromstoß-Schaltrelais für Montage auf Tragschiene DIN-EN 60715 TH35 1+1 Schließer, es kann zwischen 18 verschiedenen Stromstoßschalter- oder Relais-Funktionen gewählt werden, mit der Eltako-Duplex-Technologie (DX) können die potenzialfreien Kontakte beim Schalten von 230V AC / 50Hz im Nulldurchgang der Sinuswelle schalten, Versorgungs- und Steuerspannung 8..230V UC, Nennschaltleistung 16A/250V AC TLE: 1 Anzahl der Schließer: 2 Anzahl der Öffner: 2 Breite in Teilungseinheiten: 1 Max. Leuchtstofflampenlast (parallel kompensiert): 500 VA Max. Leuchtstofflampenlast (Duo-Schaltung): 1000 VA Max. Glühlampenlast: 2000 W Versorgungsspannungsbereich: 8 - 230 V Steuerspannung 1: 8 - 230 V Steuerspannungsart 1: AC/DC Frequenz der Steuerspannung 1: 50 - 50 Hz Max. Leuchtstofflampenlast: 1000 VA Max. Schaltstrom (cos phi = 0,6): 4 A Einbautiefe: 58 mm Funktion: teilelektronisch Digital einstellbares Multifunktions-Stromstoß-Schaltrelais. Stand-by-Verlust nur 0,03 bis 0,4 Watt. Hierzu einfach den N-Leiter an die Klemme (N) und L an 1(L) und/oder 3(L) anschließen. Dadurch ergibt sich ein zusätzlicher Stand-by-Verlust von nur 0,1 Watt. Universal-Steuerspannung 8..230V UC. Versorgungsspannung wie die Steuerspannung. Die Funktionen werden gemäß Bedienungsanleitung mit den Tasten MODE und SET eingegeben und digital auf einem LC-Display angezeigt, gegebenenfalls auch verriegelt. Die aufgelaufene Einschaltzeit wird ständig angezeigt. Durch die Verwendung bistabiler Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird. Nur bei den Stromstoßschalter-Funktionen: Bei einem Ausfall der Versorgungsspannung wird je nach Einstellung definiert ausgeschaltet oder die Schaltstellung bleibt erhalten (dann + in der Anzeige neben der Funktionsabkürzung).
